Виды Рыбозащитных устройств

Принятие решения при выборе типа рыбозащитного устройства основывается на комплексном рассмотрении биологических, гидрологических, технических, экономических и эксплуатационных условий. Критериями выбора рыбозащитных устройств должны быть простота, технологичность конструкции, эксплуатационная надежность и ремонтопригодность РЗУ, обеспечивающие работу устройства в течение всего срока эксплуатации. Вместе с тем, биологические требования являются главным критерием оценки технических решений, принимаемых при проведении рыбоохранных мероприятий. Принимая во внимание размерно-видовой состав рыб, обитающих и мигрирующих в районе работ, а также внешние нагрузки, гидрологические и климатические условия в районе водозабора, рыбозащитные устройства должны отвечать следующим условиям эксплуатации – обеспечение требуемой функциональной эффективности РЗУ (в соответствии с нормативными требованиями не менее 70% для молоди рыб от 12 мм и более) в различные периоды эксплуатации водозабора; – соответствие режима работы РЗУ эксплуатационному режиму работы водозаборного сооружения; – необходимость проведения очистки от шуги и обрастаний илом;

Основные виды рыбозащитных устройств:
– фильтрующие РЗУ;
– воздушно-пузырьковая и водо-воздушная завесы;
– водоструйные устройства;
– сетчатые устройства;
– комбинированное рыбозащитное устройство .

Фильтрующие РЗУ

Всасывающие оголовки оснащены рыбозащитными устройствами, оборудованными панелями с фильтрующим матрериалом (Пораэластовые фильтры) или фильтруюущимми касетами. Для рыбозащитных сооружений пороэластновые плиты изготавливают из гравия, крупность которого варьируется в пределах 10-20 мм (10-12, 12- 14,14-16 и 16-20), в зависимости от проектной производительности водозабора.

Эксплуатация токого вида фильтрующих элементов требует соблюдения ряда правил:
Частая промывка элементов
Очистка от обростания малюском
Извлечение на период зимней эксплуатации( согласно требованием проекта)

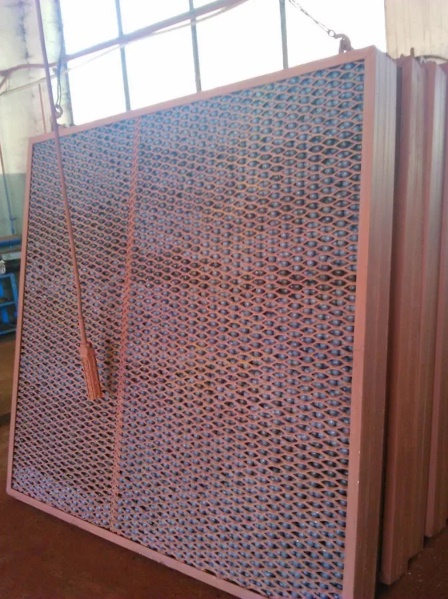

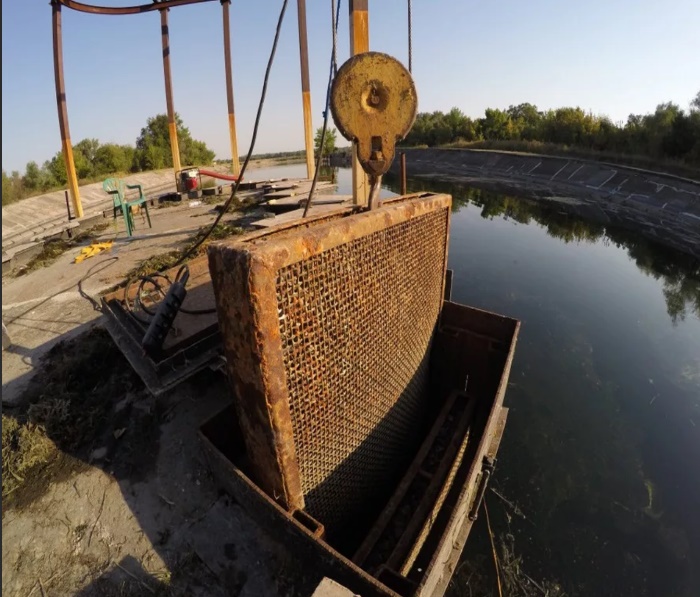

Фильтрующие кассеты представляют собой каркас/раму со стенками, наполненную фильтрующим материалом. В качестве фильтрующего наполнителя преимущественно используется щебень, керамзит [4]. Кассеты бывают насыпными и панельными, они устанавливаются в пазы перед водозаборным устройством, заграждая п у т ь рыбы и мусора к водоприёмникам. Панельные фильтрующие кассеты просты и надежны в эксплуатации и считаются болле надежными и универсальными нежели насыпные.

В настоящее время широкое распространение получили насыпные фильтрующие кассеты с заполнителем в виде пластмассовых шариков из полимерного материала диаметром 10-40 мм. Пластмассовые шарики позволяют уменьшить вес и увеличить размеры кассеты (до 2x4 м), кассеты в меньшей степени обрастают и кольматируют.

Рыбозащитные устройства типа воздушно-пузырьковая и водо-воздушная завесы;

Принцип действия РЗУ этих типов основан на образовании восходящей воздушно-пузырьковой или водо-воздушной завесы в зоне водозабора. При этом скорости водозаборного потока в зоне действия ВПЗ, ВВЗ не должны превышать максимальных скоростей плавания защищаемых рыб.

РЗУ типов ВПЗ и ВВЗ используют поведенческую реакцию рыб на звук (шум поднимающихся пузырьков воздуха) и физические преграды (сама завеса и потоки, увлекающие молодь рыб в верхний горизонт водозаборного потока). Существует опыт применения данных РЗУ на водозаборных сооружениях, размещенных на непроточных и слабопроточных внутренних водоемах. Применение их ограничено низкой скоростью потока, поскольку в противном случае, поднимающиеся пузырьки воздуха сносятся потоком. Работа данных типов РЗУ при воздействии течений может привести к попаданию воздуха в водозабор, а также при работе воздушной завесы происходит насыщение воды кислородом. Все это ведет к следующим негативным последствиям:
– возрастание скорости коррозирования металлоконструкций;
– увеличение интенсивности биообрастания конструкций водозабора;
– привлечение рыб в район завесы, в результате чего происходит увеличение концентрации рыб в водозаборном потоке и возрастает вероятность попадания рыб в водозабор.

Водоструйное рыбозащитное устройство

Механизм защиты рыб гидравлической завесой из водяных струй основан на реакции рыб на затопленную струю и выносе молоди рыб и частиц мусора, попадающих в струю, за пределы зоны влияния водозабора. К недостаткам водоструйных рыбозащитных устройств относятся:
– большой объем воды, необходимый для создания гидравлической завесы;
– гидравлические завесы эффективно действуют при наличии транзитных течений, сопутствующих движению струй. Под воздействием течений может происходить деформация струй гидравлической завесы, отклонение их от защищаемого водоприемного отверстия, что приводит к неэффективной работе РЗУ;
– неравномерность втекания водозаборного потока в водоприемное отверстие. При работе гидравлической завесы образуются локальные участки, где скорости втекания водозаборного потока превышают критические скорости плавания рыб и скорость струи гидравлической завесы, что приводит к вовлечению молоди рыб в водозабор.

Водоструйные рыбозащитные устройства не получили практическое подтверждение эффективной работы. Однако могут быть эффективно использованы в качестве составного элемента комплексных рыбозащитных устройств и сооружений.

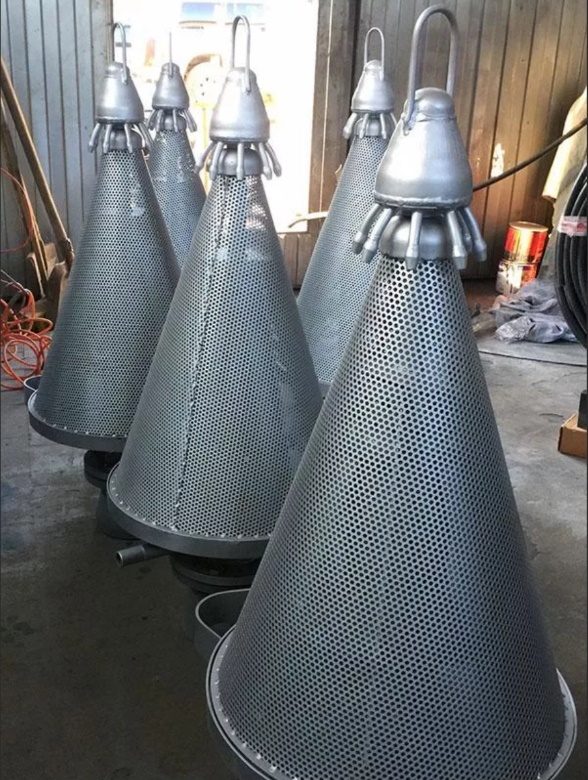

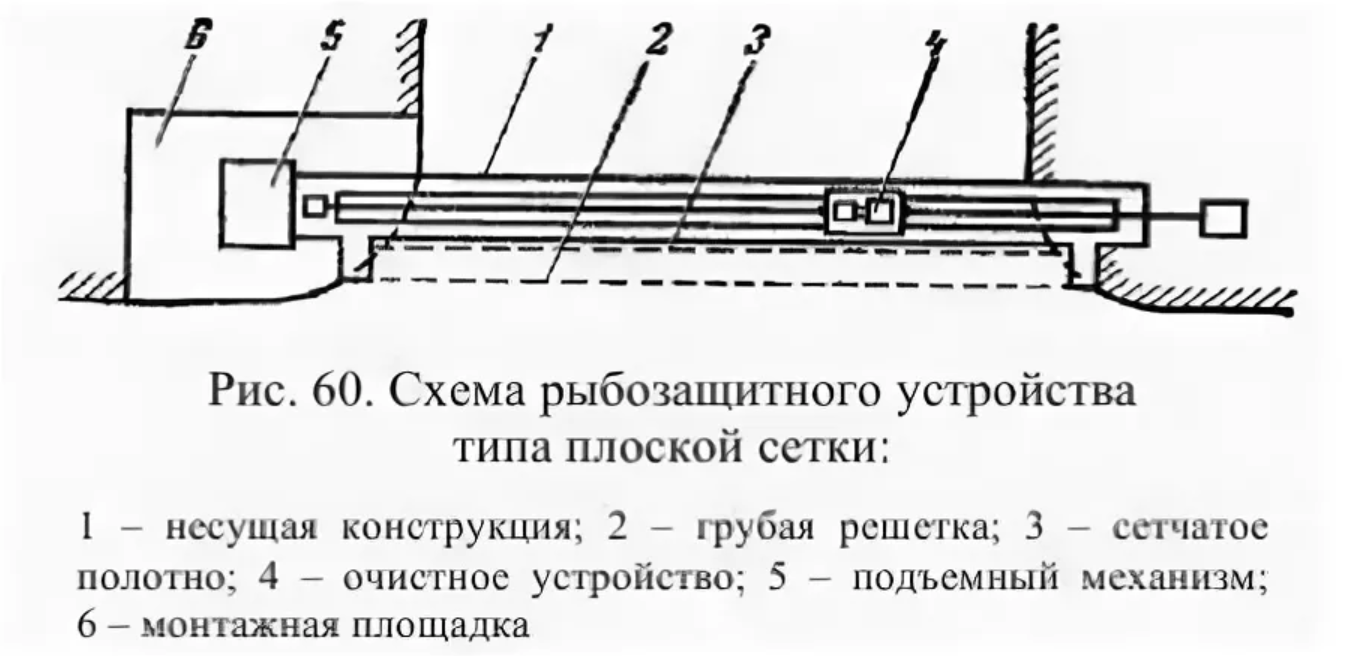

Сетчатые рыбозащитные устройства

Применение сетчатых рыбозащитных устройств требует значительных эксплуатационных затрат и сложного технического обслуживания, что подтверждается следующим:
– обязательное наличие промывного устройства;
– в зимний период происходит обледенение и забивка шугой;
– наличие вращающихся элементов;
– недостаточная прочность сетчатых экранов при воздействии природных нагрузок;
– сложные и трудоемкие работы по эксплуатации оборудования.

Комбинированное рыбозащитное устройства

В условиях наличия не стабильных, переменных направлений и скоростей течений на водозаборах необходимо использовать комбинированные рыбозащитные устройства с завесой, искусственно созданной потокообразующими устройствами . Принцип действия данного защитного устройства основан на сочетании поведенческого и физического принципов рыбозащиты, использующего реакцию рыб на турбулентные возмущения, формируемые потокообразователем и жалюзийным экраном.
– обеспечивает нормативную эффективность защиты рыб
– имеет необходимый запас прочности конструкции при воздействии ледовых и других нагрузок;
– возможность монтажа и демонтажа РЗУ в условиях эксплуатации водозабора;
