Прокладка трубопроводов и кабелей под водой

1. Общие положения

Прокладка подводных инженерных коммуникаций представляет собой сложный комплекс мероприятий, включающий подготовительные, строительно-монтажные, подводные работы, а также обследование и испытание смонтированных объектов.

Для обеспечения безопасности данные работы по возможности проводятся в светлое время суток при нормальных погодных условиях.

2. Подготовительные работы

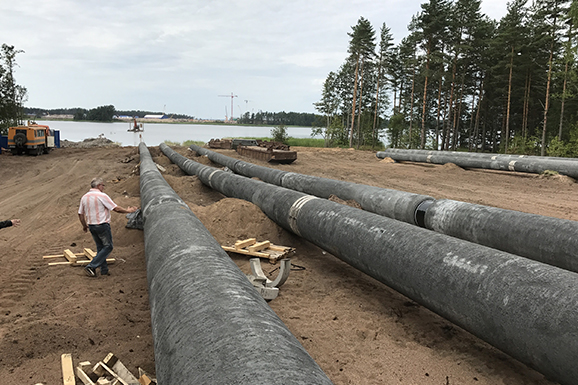

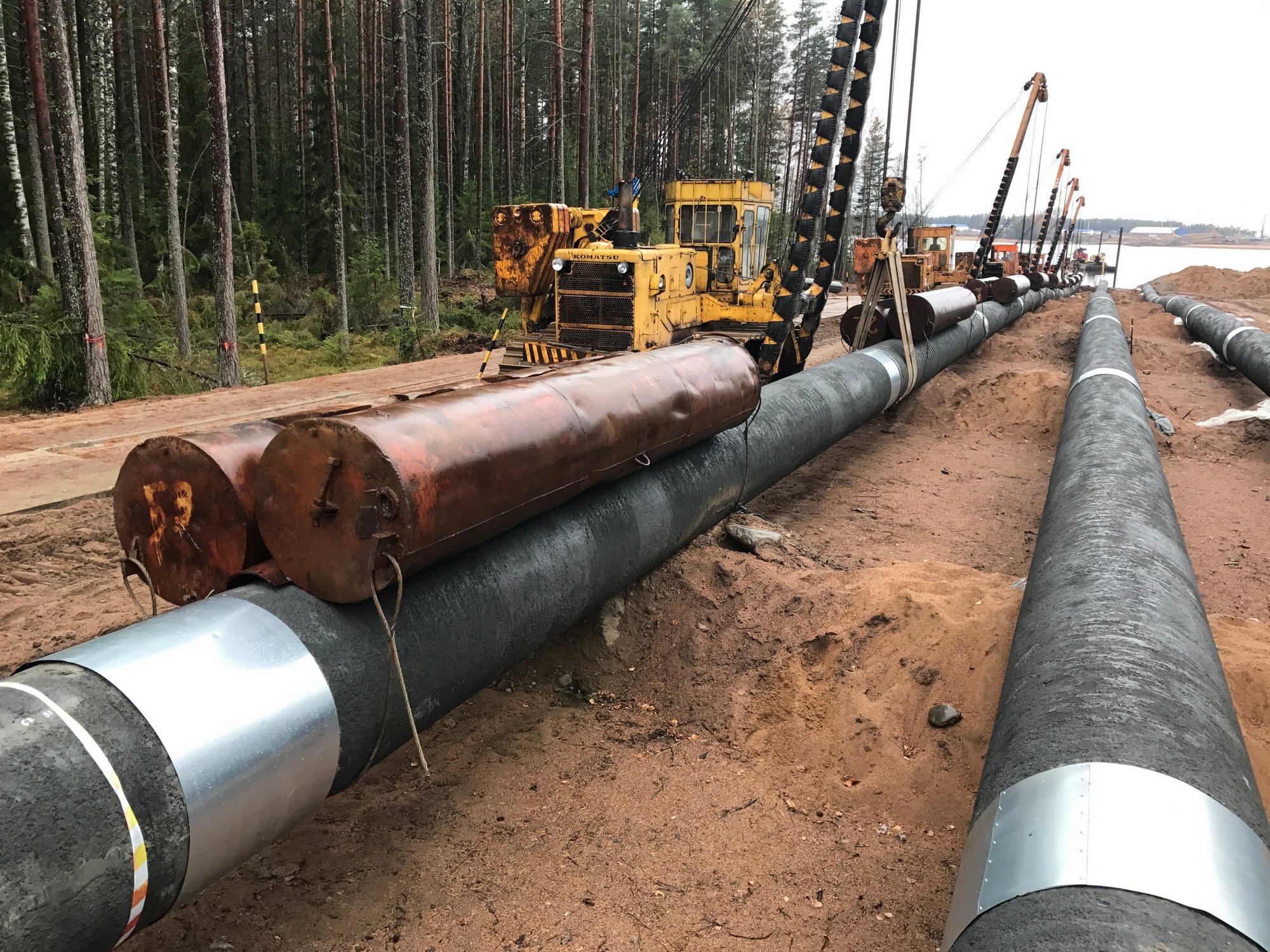

2.1 Береговые работы

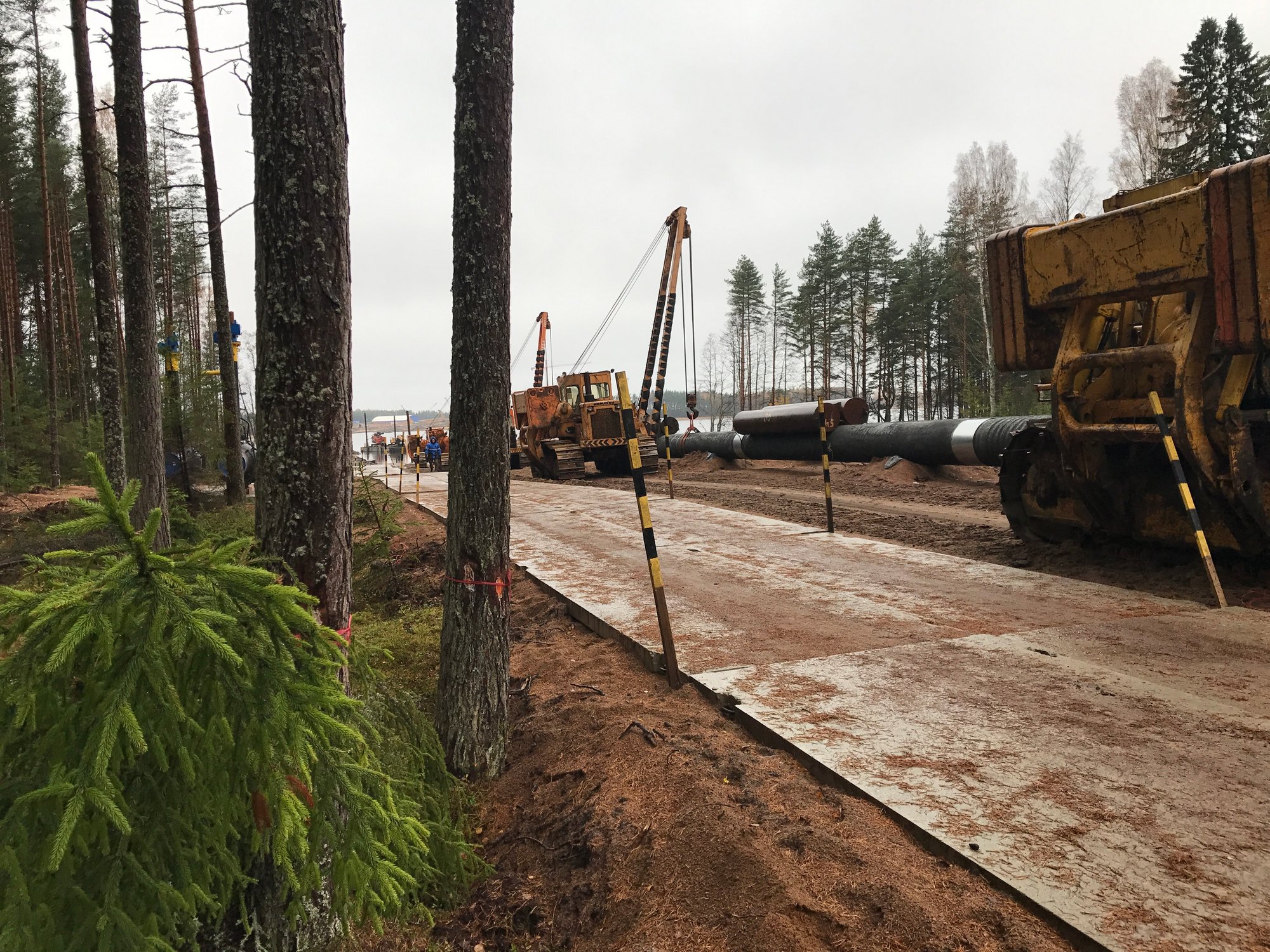

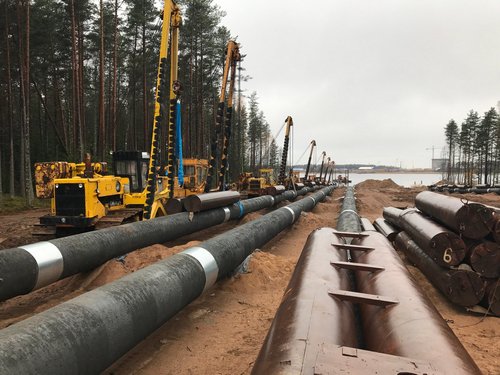

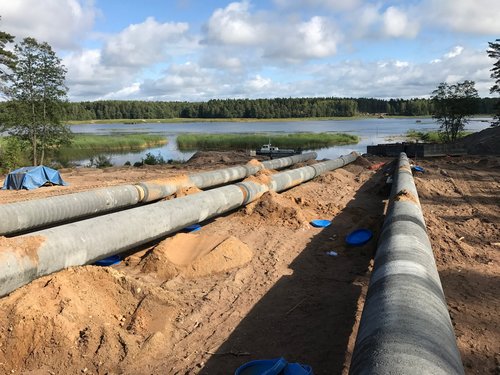

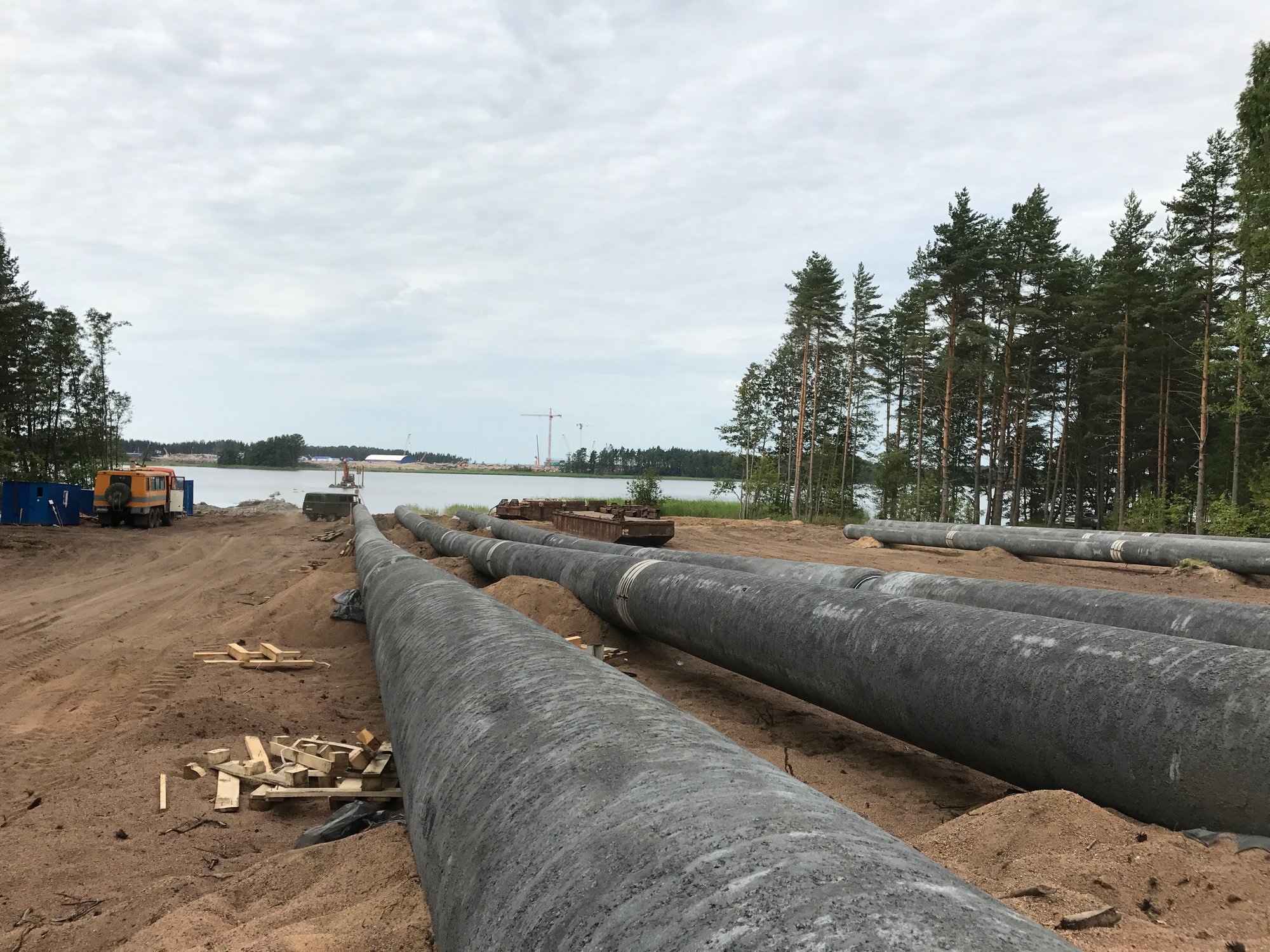

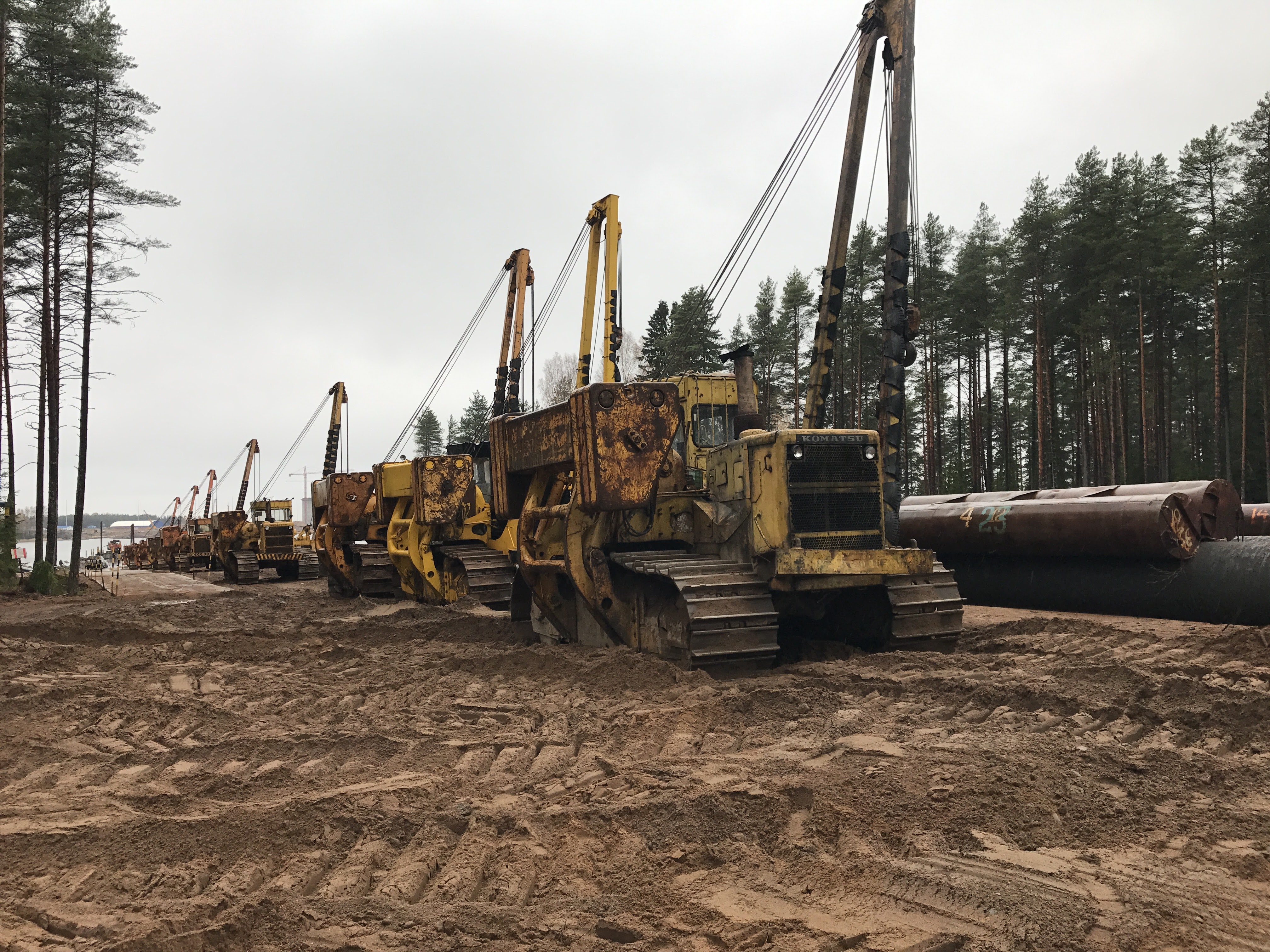

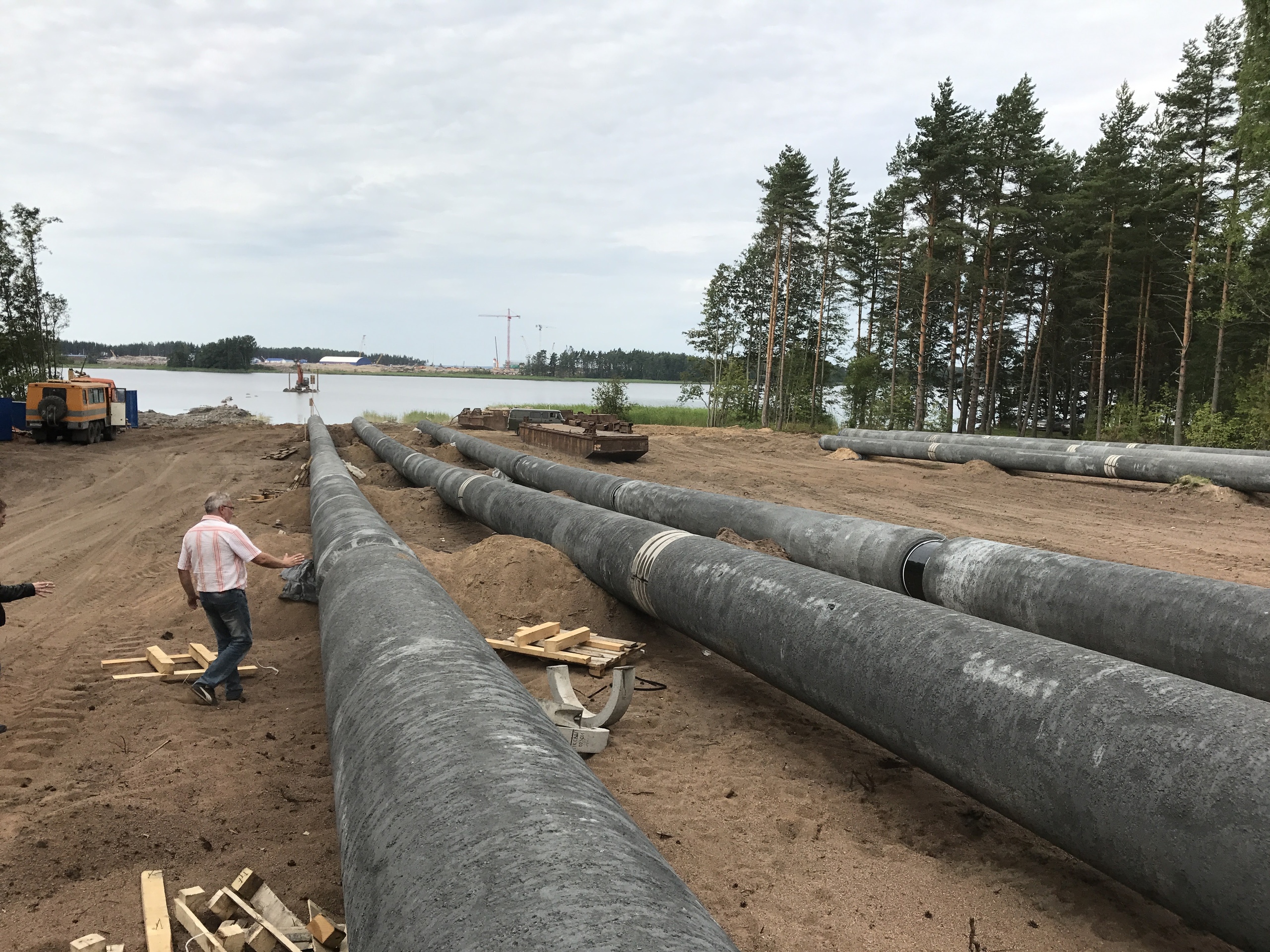

Перед основным этапом работ по укладке кабелей или трубопроводов на дно водоемов, выполняется этап береговых работ, включающий в себя:

- соединения труб в секции при помощи сварки;

- проведение испытаний секций рабочим давлением;

- выполнение изоляции трубопровода;

- спуск труб (кабелей) на воду.

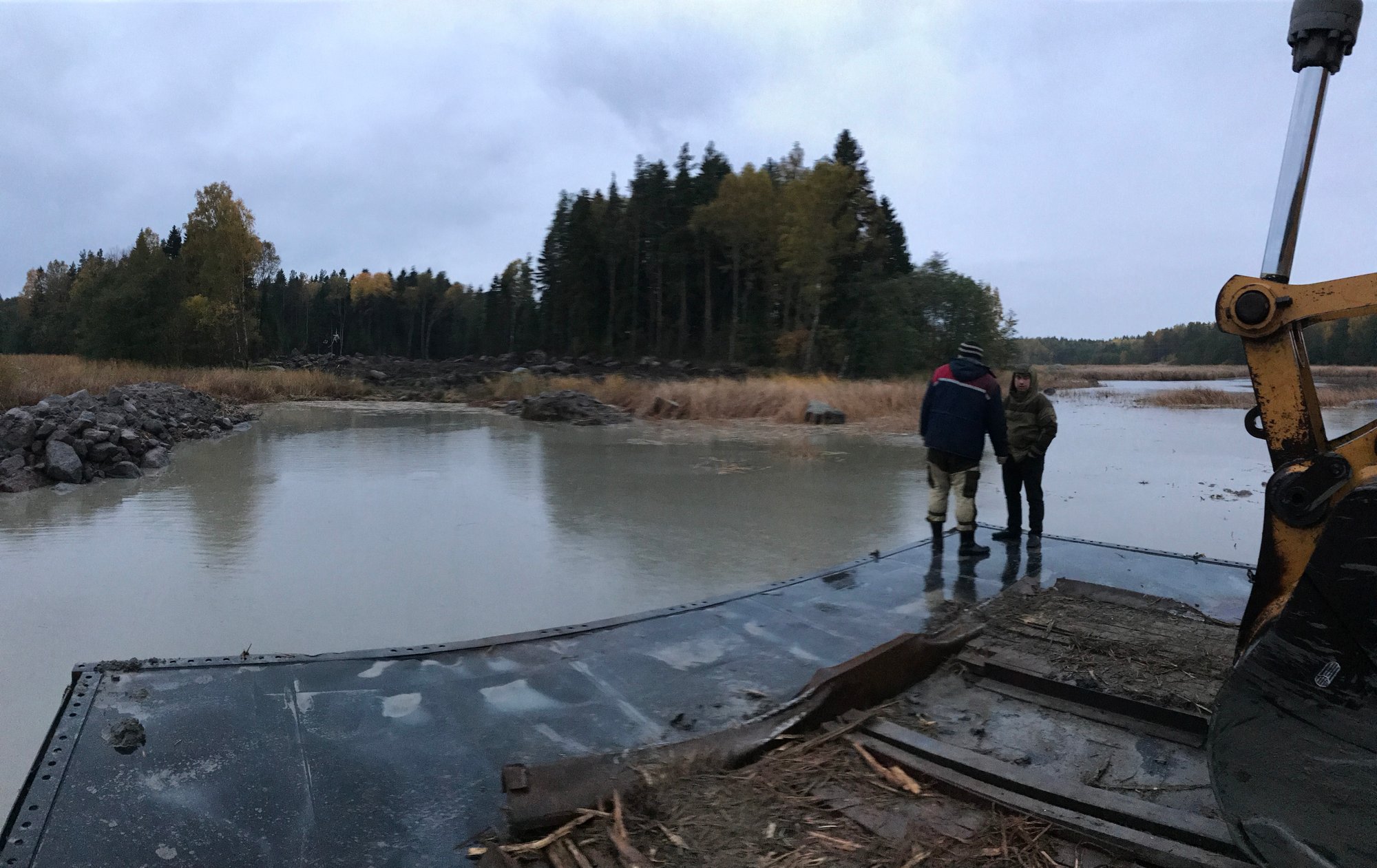

2.2 Дноуглубительные работы

Одним из видов подготовительных работ при прокладке инженерных сетей под водой являются дноуглубительные работы, к которым относятся:

- непосредственно дноуглубление - работы по преобразованию подводного рельефа грунта, предназначенные выравнивания дна будущей трассы (преимущественно по высоте);

- планировка траншеи - работы по приданию требуемого сечения траншеи перед укладкой в нее трубопровода.

2.3 Техника безопасности (охрана труда) перед началом водолазных работ

Перед началом работ проводится инструктаж с водолазами и персоналом, обеспечивающим спуск. Также руководитель водолазных работ проводит ознакомление их с проектом (схемами и чертежами) и данными о характере подводного грунта.

Распределение обязанностей между лицами, обслуживающими водолазные спуски, и водолазами, а также время нахождения последних под водой осуществляется руководителем спусков (старшиной-бригадиром водолазной станции).

При нахождении в районе проведения водолазных работ грунтоуборочных средств перед началом работ необходимо получить письменное разрешение руководителя данных средств. Для осмотра проложенного по дну трубопровода водолазу разрешен спуск только при условии окончательной укладки труб на грунт и полного ослабления натяжения поддерживающих их тросов. Водолазу запрещается спуск под воду при проведении подготовительных работ с участием движущихся плавсредств, и также при опускании или протаскивании сегментов трубопровода.

В зависимости от условий и характера производимых работ, а также глубины, на которую осуществляются спуски, производится укомплектование водолазной станции требуемым количеством водолазов и всем необходимым техническим оборудованием.

Осуществление спуска и подъема водолаза с плавсредства производится согласно «Единым правилам безопасности труда на водолазных работах».

3. Прокладки подводных трубопроводов

3.1 Прокладка труб большого диаметра с опорных точек с помощью мягких кранцев

Опорные точки представляют собой площадки на жестких понтонах с лебедками, установленные на якорях. Расстояние между опорными точками и их количество задается проектом.

К мягким понтонам на лебедках стропуются и устанавливаются над трассой участки труб, заглушенные по торцам. Через водяной вентиль на заглушке трубопровод заполняется водой (нагнетание происходит за счет гидромонитора (мотопомпы)). Через воздушник на противоположной заглушке воздух вытесняется из трубы. Опорные точки воспринимают увеличивающуюся за счет закачиваемой воды нагрузку, и трубопровод на подвешенных понтонах постепенно погружается на дно.

3.2 Прокладка трубопровода с использованием мягких понтонов

Участок (секция) трубы, заглушенный по краям, стропится мягкими понтонами и выставляется с помощью лебедок (буксиров). Постепенно заполняясь водой, труба зависает на понтонах, и по мере стравливания из них воздуха, секция опускается на грунт.

3.2.1 Прокладка трубопровода с использованием плавучих кранов

Участки труб длиной от 12 до 18 м, постоянно поддерживаемые плавучим краном, опускают на грунт путем отстропки понтонов или заполнения труб водой.

3.4 Протаскивание трубопроводов по грунту

Передний торец участка трубы заглушается, и его конец крепиться к стальному тросу тяговой лебедки, установленной на противоположном берегу акватории. Трубопровод протягивается непосредственно по дну водоема. Чтобы уменьшить нагрузку на лебедку секция может быть разгружена предварительно закрепленными к ней понтонами.

3.5 Фланцевое соединение трубопроводов большого диаметра

Для соединения под водой отдельных прямолинейных секций труб, имеющих большой диаметр, применяются фланцевые соединения.

Для безопасного проведения работ пред осуществлением спуска водолазу необходимо удостовериться в том, что откосы траншеи сформированы и не угрожают обвалом.

Для обеспечения доступа водолаза к фланцам участки трубопровода вывешиваются над грунтом на тросах. Перед началом работы необходимо убедиться в надежности остропки труб. В процессе выполнения работ все действия с участками труб должны осуществляться только по командам работающего водолаза.

Для удобства соединения один из сопрягаемых фланцев имеет поворотное исполнение, другой приварен к секции.

После совмещения крепежных отверстий поворотного и ответного фланцев водолаз устанавливает два болта на их диаметрально противоположных сторонах, таким образом фиксируя фланцы. Затем производится уплотнение соединения с помощью заранее установленных (на берегу) резиновых (клингиритовых, свинцовых) прокладок. После этого устанавливаются оставшиеся болты с гайками. Во избежание перекоса поочередно затягиваются диаметрально противоположные болты.

3.6 Прокладка труб малого диаметра

Укладка труб небольшого диаметра производиться в цельносваренном виде. Трубы свариваются на берегу или непосредственно над водой на специально оборудованных понтонах (монтажных площадках), после чего опускаются на дно.

Транспортировка на трассу секций трубопровода, навешенных на парные понтоны с площадками, при спуске его на плав осуществляется за счет буксира или лебедки, установленной на берегу. Укладка начинается с самых глубоководных участков трубопровода. После общего сигнала секцию опускают на грунт, путем стравливания воздуха из понтонов.

3.7 Погружение на поплавках

Перед спуском труб на плав на них навешивают поплавки, после чего доставляют на трассу. По мере снятия поплавков трубопровод опускается на грунт.

4. Прокладка подводного кабеля

Плавсредство перемещается по трассе над заранее подготовленной траншеей, растягивая кабель на воде, для поддержания его на плаву могут быть использованы небольшие понтоны или другие средства, закрепленные на определенном расстоянии друг от друга по всей длине кабеля. После того как кабель уложен на плав, поддерживающие его средства убирают один за другим (или из них стравливают воздух). Далее кабель укладывают на дно.

Также для прокладки кабеля используют специальную кабелеукладочную технику.

При работе кабелеукладочной машины спуск водолаза под воду категорически запрещен. После окончания ее работы водолаз может спуститься на дно для проверки правильности прокладки кабеля (отсутствие петель, закруток, провисов и т.д.). При невозможности стягивания кабеля с края траншеи на ее дно, водолаз производит подмывание грунта для заглубления выступающего участка. При провисании кабеля выполняется подсыпание под него грунта. В случае укладки в одну траншею нескольких кабелей, между ними необходимо соблюсти указанное в проекте расстояние.

Водолазу следует быть предельно осторожным при протягивании кабеля в защитные трубы берегового колодца, и следить, чтобы шланг или кабель-сигнал вместе с его рукой не были затянуты в трубу.

5. Отстропка понтонов

По завершении укладки трубопроводов на грунт осуществляется отстропка понтонов с плавсредств, которая может проводиться за счет автоматических строп или вручную. В последнем случае проведение работ по отстропке разрешается только после полного стравливания воздуха из понтонов, для чего водолазу необходимо убедиться в том, что они лежат на дне и поддерживающие стропы ослаблены.

Запрещается вручную производить отстропку понтонов, имеющих положительную плавучесть, а также осуществлять спуск или подъем по поддерживающим трубопровод (кабель) приспособлениям.

6. Замывка подводного трубопровода (кабеля) в траншею

После окончательной прокладки трубопровод (кабель) подвергается детальному осмотру. Запрещается проводить осмотр трубопроводов (кабелей) при не полностью опущенных на грунт понтонах. При опускании на дно трубопроводов (кабелей) осмотр понтонов запрещен.

В случае обнаружения дефектов укладки труб производиться обязательное их устранение, после чего подводный участок трубопровода испытывается на герметичность (гидравлическая или пневматическая опрессовка). Выполнение спусков для осмотра испытываемого трубопровода допускается только после полного снятия давления.

По окончании испытаний трубопровод засыпается грунтом (до 1 м) с обоих краев траншеи с помощью грунторазмывочного оборудования. В случае нехватки грунта он дополнительно доставляется к месту засыпки на плавсредствах. При сильном течении поверх намытого грунта выполняется каменная наброска или булыжное мощение высотой до полуметра.

После прокладки кабеля поверх него делается отсыпка (минимум 0,2 м) из песчаного грунта, на которую насыпается обычный грунт.

По окончании всех работ по подводной прокладке трубопровода (кабеля) старшиной водолазной группы производится контрольный осмотр объекта.

7. Крепление трубопроводов при укладке без заглубления

При прокладке трубопроводов без предварительного заглубления грунта в дно водоема (на определенном расстоянии друг от друга) с поверхности вбиваются деревянные сваи. После установки сваи подпиливаются на проектную высоту и соединяются между собой поперечинами.

Крепление труб выполняют на опорах бугелями (скобами из полос железа) накладываемыми на трубопровод. Через крепежное отверстие в бугеле на оборе делается разметка под сверление отверстий. Крепеж осуществляется при помощи болтового соединения.

Вместо свай и бугелей иногда используют загрузку труб балластом, представляющим собой попарно скрепленные грузы, подаваемые с поверхности, которые водолаз крепит на трубопровод.
